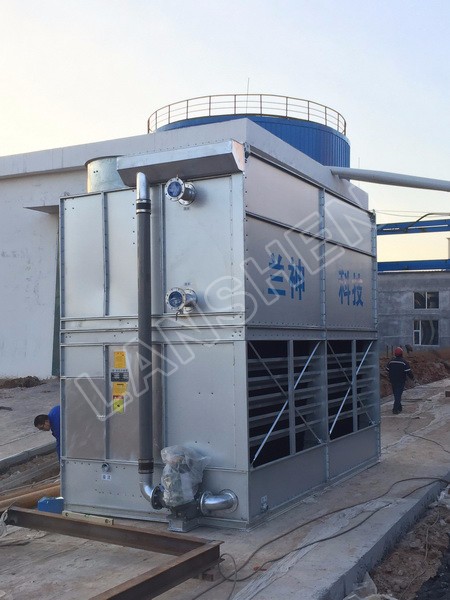

一种新型中部进风逆流闭式冷却塔

传统逆流塔有不少优点，但也存在空气流通截面小、流量小、流动阻力大等不足，这会影响冷却效果。因此，如能在逆流塔中增加空气流通截面积并且还能传热传质，那么，这种逆流闭式冷却塔将会是更有竞争力的塔形。

此结构是在闭式冷却塔的上部布置填料、下部布置管束，在冷却塔中部的两个侧面开进风口，空气从这两个侧面进风口进入冷却塔后分两路，一路向上的流过填料从冷却塔顶部排出，一路向下流过管束，然后从排风通道向上的流动，从冷却塔顶部排出，这个排风通道位于未开进风口的两个侧面。在冷却塔中，喷淋水自上而下流动，管束内要被冷却的流体自下而上流动。这样，管束中空气的流动与管内被冷却流体的流动成逆流流动，填料中空气与喷淋水成逆流流动。这种中部进风、上下双向流动的全逆流流动方式，可以增加空气的流通面积，降低空气回流的可能性，增大喷淋水和流体之间、空气和喷淋水之间传热传质的平均温差或焓差，热交换的能动势能维持在一个合理的区间，从而提高传热传质效果、减少管束面积、降低成本。同时此塔在盘管区空气与喷淋水设置为同向流动，有效的防止了“气堵”现象的发生，克服了普通逆向流动时阻力损失大的缺点。
