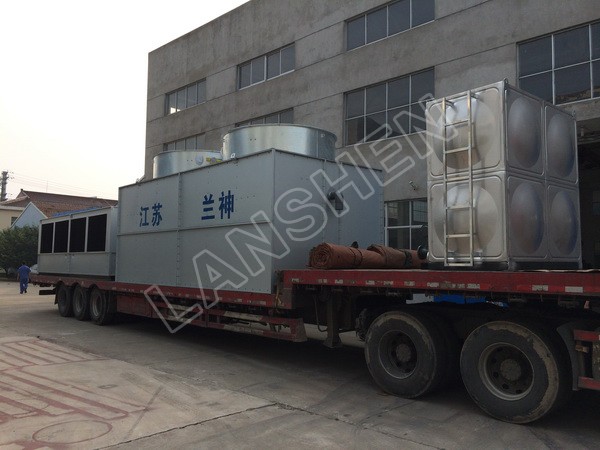

横流闭式冷却塔
产品介绍
横流闭式冷却塔是由排风系统，喷淋系统，填料预冷系统，盘管换热器、及机组壳体组成，是由外界空气从冷却塔侧面进入机组，横向流过填料和冷却器后向上排出机组，与喷淋水流向垂直相交，冷却盘管的流体介质。
【冷却能力】: 25-500 T/h（单室）
【应用领域】: 铸造、锻造、空压机、中央空调、地源热泵、印刷机、压铸机、注塑机。
【适用介质】: 纯水、淬火液、液压油。
产品优势
江苏兰神横流闭式冷却塔采用先进的工业设计，在工业应用中不仅高效节能而且环保。无锡三九横流闭式冷却塔以其精心的选材，精湛的设计，使设备在运行和维护保养方面具有更******的品质：
1、用材精选。设备外壳采用进口（韩国浦项/日本新日铁）镀镁铝锌板，此板材具有切口划伤自愈功能；喷淋泵采用台湾川源GZ型冷却塔专用泵，全线不过载，泵在其性能曲线之任意工作点运转时，泵的消耗功率均不超过额定功率；风机采用国内知名品牌，能有效地控制噪音。
2、设计合理。公司设计人员在冷却塔行业从事设计多年，具有丰富的类似产品设计经验，结合国内运输、装箱等特点，设计出的塔冷却能力完全满足要求，塔体结构紧凑。
3、规格齐全，可非标定制。逆流闭式冷却塔型号从ZNX-30到ZNX-300，规格齐全，可做非标定制，及防爆型冷却塔。
4、维护方便。每台设备都有检修门，清理和检修设备非常便捷。
工作原理
工作流体（纯水或防冻液）在闭式冷却塔的盘管中循环，工作流体热量经过盘管散入流过盘管的水中,同时机组外的空气从机组侧面上的进风格栅进入，与水的流动方向垂直，向上流经盘管一小部分水蒸发而吸走热量，热湿空气由冷却塔顶部的通风机排出到大气中。其余的水落入底部水盘，由水泵再循环至水分布系统又回淋到盘管上。
|
型号
|
名义工况 |
风机 |
喷淋泵 |
设备接口管径（mm） |
外形尺寸（mm） |
重量 |
|||||||
|
37-32℃ 湿球28℃ |
电机功率 kw |
风量 m3/s |
电机功率 kw |
水量m3/h |
进出水口 |
补水口 |
溢流 排污 |
长 (L) |
宽 (W) |
高 (H) |
运输 kg |
运行 kg |
|
|
ZNX-30 |
30 |
1.1×2 |
3.6×2 |
1.5 |
45 |
DN80 |
DN25 |
DN40 |
2960 |
1940 |
2200 |
1050 |
2020 |
|
ZNX-40 |
40 |
1.1×3 |
3.6×3 |
2.2 |
60 |
DN80 |
DN25 |
DN40 |
3360 |
1940 |
2200 |
1310 |
2540 |
|
ZNX-50 |
50 |
1.1×3 |
3.6×3 |
2.2 |
60 |
DN100 |
DN25 |
DN40 |
3360 |
1940 |
2580 |
1450 |
3080 |
|
ZNX-60 |
60 |
1.5×3 |
5.0×3 |
2.2 |
60 |
DN100 |
DN25 |
DN40 |
3360 |
1940 |
2730 |
1520 |
3200 |
|
ZNX-80 |
80 |
1.5×4 |
5.0×4 |
2.2 |
114 |
DN125 |
DN25 |
DN40 |
4220 |
2240 |
2680 |
2050 |
4920 |
|
ZNX-90 |
90 |
1.5×4 |
5.0×4 |
2.2 |
114 |
DN125 |
DN25 |
DN40 |
4220 |
2240 |
2680 |
2100 |
5000 |
|
ZNX-100 |
100 |
1.5×4 |
5.0×4 |
2.2 |
114 |
DN125 |
DN25 |
DN40 |
4220 |
2240 |
2840 |
2150 |
5100 |
|
ZNX-110 |
110 |
1.5×4 |
5.0×4 |
2.2 |
114 |
DN125 |
DN25 |
DN40 |
4220 |
2240 |
2840 |
2250 |
5250 |
|
ZNX-125 |
125 |
1.5×4 |
5.0×4 |
3.7 |
140 |
DN100*2 |
DN40 |
DN40 |
4740 |
2240 |
2910 |
2800 |
6800 |
|
ZNX-150 |
150 |
2.2×4 |
6.25×4 |
3.7 |
140 |
DN100*2 |
DN40 |
DN40 |
5440 |
2240 |
2910 |
3200 |
7820 |
|
ZNX-175 |
175 |
2.2×4 |
6.25×4 |
3.7 |
140 |
DN125*2 |
DN40 |
DN40 |
5440 |
2240 |
2910 |
3300 |
8000 |
|
ZNX-200 |
200 |
4×4 |
16.6×4 |
5.5 |
160 |
DN125*2 |
DN40 |
DN40 |
5840 |
2600 |
3660 |
5000 |
9000 |
|
ZNX-225 |
225 |
4×4 |
16.6×4 |
5.5 |
160 |
DN125*2 |
DN40 |
DN40 |
6420 |
2600 |
3660 |
5500 |
10000 |
|
ZNX-250 |
250 |
4×4 |
16.6×4 |
5.5 |
160 |
DN150*2 |
DN40 |
DN40 |
6420 |
2900 |
3260 |
6500 |
11500 |
|
ZNX-275 |
275 |
4×4 |
16.6×4 |
5.5 |
160 |
DN150*2 |
DN40 |
DN40 |
6420 |
2900 |
3260 |
6800 |
11800 |
|
ZNX-300 |
300 |
4×4 |
16.6×4 |
5.5 |
160 |
DN150*2 |
DN40 |
DN40 |
6420 |
2900 |
3260 |
7000 |
12000 |
